Flyer Wickler WA 101 / 300









Statorspulenwickler für beliebige Polzahl

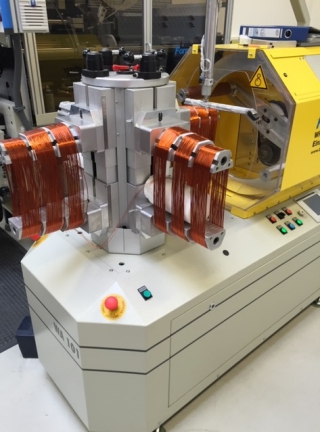

WA 101 Flyerwickler zum Wickeln von 15 Paralellen Drähten.



Mit diesen Maschinen wickeln wir 15 Paralelle Drähte 0,85+0,80mm und ziehen auf 3x eine 2 Polige Zweischichtwicklung mit verlängerten Zwischenschiebern ein.



Stator Baugr.160/2



Die Maschine ist Stabil gebaut und hat eine Verstellung der Deckschieberplatten um lange und kurze Deckschieber zu fertigen.



-hohe Arbeitsgeschwindigkeit durch massearmes Flyer - Verlegeprinzip, drahtschonend, bis 3000 Umdr./min.



-einstellbare Beschleunigungszeit



-Drahtdurchmesserbereich 0,1 - 1,5 mm bis zu 4 parallele Drähte durch achszentrale Zuführung



-einziehgerechte Windungslagen, spreizbar



-für arretierte Spreizschablonen mit bis zu 6 Kammern



-Umfangslänge max. 300 mm



-Drehturm für 4 Schablonensätze, einstellbare Drehzeit(Option 6 Schablonen)



-Umrüstung durch Schablonen - Verstellung oder Schnellwechsel und Programmaufruf



-Übergangsausbildung zwischen 2 Spulengruppen



-Wicklungsdaten und Verlegezyklus in allen Merkmalen



-speicherprogrammierbar



-alternierende Wickeldaten zwischen 2 Spulengruppen



-Drahtriß- und Drahtzugüberwachung optional



-stabile kleine Kompaktmaschine mit integrierter Steuerung



-zeitliche Überdeckung manueller Verrichtungen und automatischem Wickelablauf



-Spulenabnahme an wahlweise 1 oder 2 der 3 zugänglichen Drehturm



-Seiten programmierbar



-Bediensicherheit durch Flyerabdeckscheibe und Schablonen - Arretierung



-bedienerfreundliche Rechnersteuerung



-Klartextanzeige für Progammier - Dialog



-Datenbank für 68 Statorwicklungs - Typen (optional : 1000) Anschlusswerte Luftanschluss min. 6 barElt 3 kVA (3 x 400 V, 20 A)



-fundamentlose Aufstellung



-Platzbedarf ca. 720 x 1200 x 1380 mm



-bedienerfreundliche Farbgebung Kieselgrau RAL 7032
