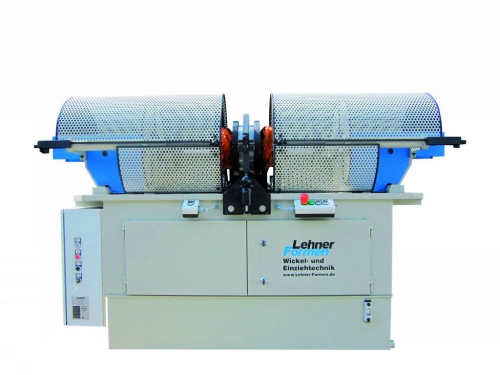

Wickelkopffügeeinrichtung HWP 240

Die Wickelkopfpresse HWP 240 ist für Zwischen- und Endformarbeiten an Wickelköpfen bis Statorlänge 270 mm und Statordurchmesser 240 mm konzipiert. Die Presse ist elektrisch-hydraulisch gesteuert und arbeitet mit einer Presskraft bis max. 12 t (120 kn) bei einem Hub von 150 mm pro Seite (Gesamthub 300 mm). Die Presse ist zum Schutz gegen Verletzungsgefahr mit einer Sicherheits-Zweihandsteuerung ausgerüstet. Die Beschickung erfolgt von Hand durch eine Zubringervorrichtung. Auf besonderen Wunsch können zum Schutz der Wicklungen beim Pressvorgang die Werkzeuge mit einer Stützfingereinrichtung ausgerüstet werden.



Die Werkzeuge arbeiten selbstständig. Sie werden an den Werkzeugaufnahmeflanschen entsprechend befestigt und können in 6 Stufen zu je 15 mm auf die jeweilige Statorlänge eingerichtet werden.

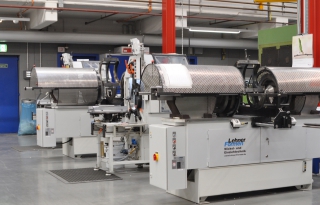

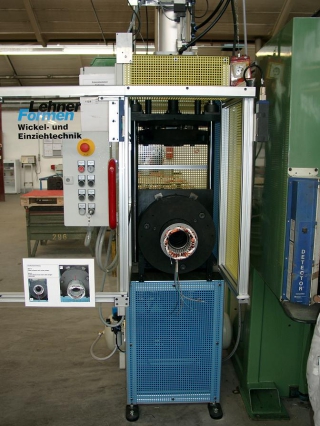

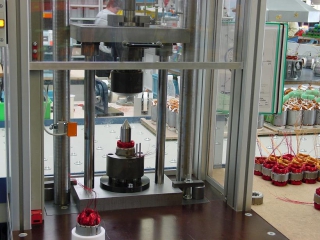

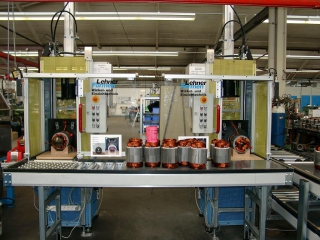

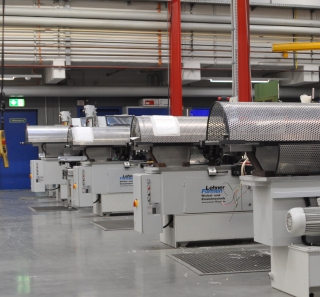

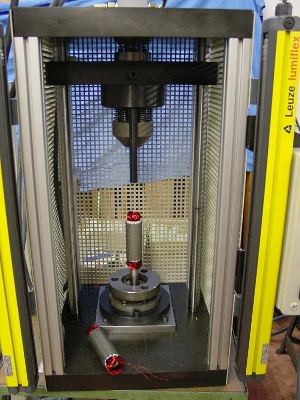

Wickelkopffügemaschine







Wickelkopffügeeinrichtungen als,Wickelkopfpressen in verschiedenen Ausführungen als Vorformpresse Zwischenformpresse oder Fertigformpresse mit oder ohne Kragenunterstützung.



Zum schwenken des Tisches oder mit Schiebetisch je nach Anforderung entweder mit Hydraulik oder Pneumatik.



-Presskraft 30, 50 oder 98 kN (Preisanpassung)



-robuste Ausführung



-Achsausgleich für Presse und Tischzylinder



-gehärtete Führungen



-Einsatzbereich für Statoren IEC - Baugröße 56 - 132 auch darunter / darüber



-Werkzeugverfahrweg bis 500 mm, verkürzt lieferbar



-beschicken des Stators direkt oder mit auf Knopfdruck ausfahrbarem Beladeschlitten (Grundausstattung), automatisches Handling als Option anbietbar



-kleine Stellfläche, aber standsicher durch tiefe Schwerpunktlage



-rascher und unkomplizierter, gut reproduzierbarer Werkzeugwechsel



-hohe Bediensicherheit durch gut ausbalancierte Schutzscheibe mit Sicherheitsendschalter für Pressenzylinder -Funktion beim Schließen und Öffnen, Arbeitsraum - Verkleidung



-Platzbedarf 0,60 x 1,0 x 2,7 m (Höhe)



-Anschlußwert Elt 3 x 400 V + N + PE



-bedienerfreundliche Farbgebung Kieselgrau RAL 7032



-Option mit Sicherheitsvorhang

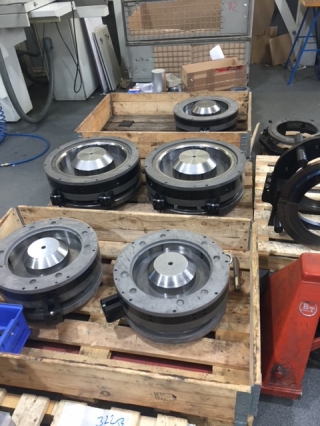

Wickelkopf - Formwerkzeuge für Wicklung im Stator



-gleichzeitiges Formen beider Wickelköpfe nach dem Einziehen / vor dem Bandagieren



-axiales Vermitteln und Stauchen, radiales Weiten und Pressen, schiebergesteuerte Schrittfoge, dem elastischen Nachfedern der Wicklung Rechnung tragend



Wir liefern Vorformwerkzeuge und Fertigformwerkzeuge
