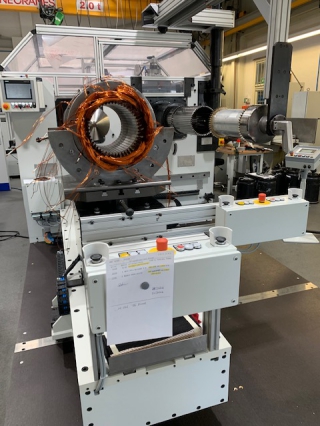

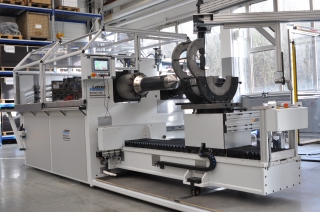

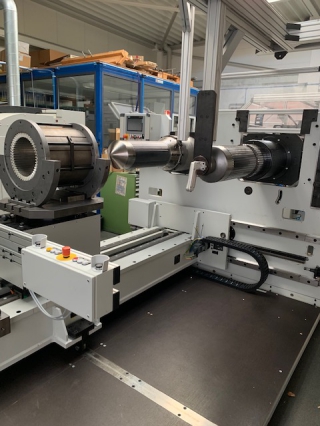

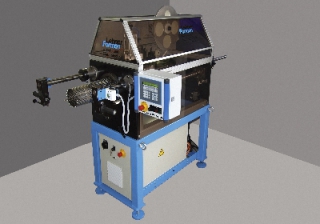

Spuleneinziehmaschine PAL - CNC

-Statoren bis IEC - Baugröße 132 auf Anfrage auch grösser



-Statorbohrungs - Ø 15 bis 120 mm



-max. Paketlänge 210 mm



-Antriebskraft für Einziehvorgang ca. 45 kN



-voll-elektrisches Antriebssystem



-integrierte Deckschieberfertigung mit -Magazinplatz - Vorgabe (ohne Kontaktscheibe)



-Einziehkraftregulierung (optimierter typspezifischer Wert wird zur Werkzeugbruchsicherung überwacht)



-Nutzahl - Programmierung ohne Zahnradwechsel



-neue sicht- und griffgünstige Bedientastatur



-bedienerfreundliche Progammierung



-Programmspeicher für 250 Programme (Statortypen)



-Grundstellung nach Typwechsel wird über -Anfahren von Referenzpunkten gesichert



-Werkzeug - Schnellwechsel - Lösung



-Kompaktmaschine mit integriertem Steuerschrank in herausziehbarem Einschub



-Werkzeug - Spannplatte vertikal



-Beschickungshilfe als Option anbietbar



-Maschine ist GS - geprüft



-Anschlußwert 3 x 400 V, 20 A



-fundamentlose Aufstellung



-Platzbedarf ca. 1200 x 2800 x 1800 mm



-bedienerfreundliche Farbgebung



Kieselgrau RAL 7032

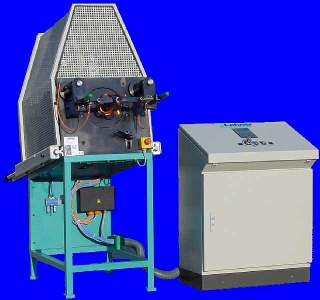

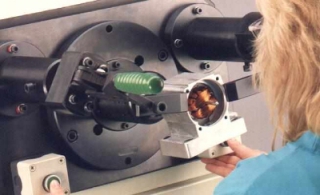

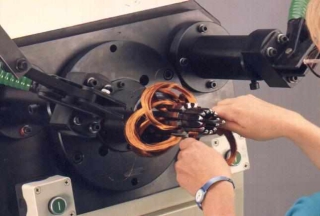

Lehner - Spuleneinziehgerät

ohne Deckschieber - Magazinierung zum rationellen Einziehen von Spulen in Statoren, Klein- und Mittelserien werden schnell und kostengünstig maschinell bearbeitet. Das mühsame und kostenintensive Einlegen von Hand entfällt. Mit Gehäuse, Schubspindelantrieb und Werkzeug komplett, betriebsbereit mit 16 Amp. Cecon - Stecker. Das Spuleneinziehgerät kann durch Umbau (Gehäuse, Magazin für Deckschieber usw. ) später auch auf der PA - CNC - Spuleneinziehmaschine eingesetzt werden.

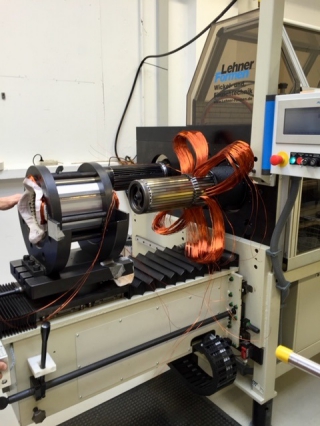

Lehner Spuleneinziehmaschine PA - SPS

Lehner Spuleneinziehmaschine PA - SPS kurze Ausführung mit Deckschieber - Magazinierung und neuer Kraftüberprüfung geeignet für Statoren von Innen - Ø 15 mm

bis ca. Baugr. 80, je nach Füllfaktor, bis Baugr. 112

Neu ist hier noch die genauere Einstellung der Einziehkraft, damit bei fehlerhaftem Übertragen der Spulen ein sofortiger Stop ausgelöst wird. Die PA - SPS Maschine ist mit einer leichtverständlichen SPS - Steuerung ausgestattet und kann schnell umgerüstet werden.

Max. Eisenlänge 130 mm.



- Statoren bis IEC 112



- Statorbohrung Ø 15 - 90



- max. Paketlänge 130



- Antriebskraft für Einziehvorgang ca. 45 kN



- elektrisches Antriebssystem



- Deckschieberfertigung pneumatisch



- integrierte Deckschieberfertigung



- Deckschieberlänge auch unterschiedlich wählbar



- Einziehkraft "NEU" noch genauer einstellbar als Werkzeugbruchsicherung



- Nutzahl - Programmierung ohne Zahnradwechsel



- bedienerfreundliche Programmierung



- die Programme können Sie mit Ihrer Typen - Nr. ablegen



- Werkzeug - Schnellwechsel - Lösung



- Anschlusswert 3 x 400 V, 20 A



- bedienerfreundliche Farbgebung



Kieselgrau RAL 7032
