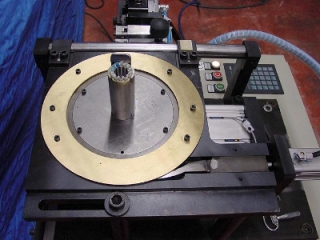

Nutenisoliermaschine PN - 140 - SPS





-Stator - Innen - Ø 15 bis 100 mm



-Paket - Eisenlänge 10 bis 130 mm



-senkrechte Paketaufnahme



-alle üblichen Nutzahlen im Bereich 12 bis 72



-wahlweise mit / ohne einziehgerechte Bördelung



-für alle einschlägigen Isolierfolien und Verbundwerkstoffe



-gut einstellbare Isolierbandzuführung



-Bandbreite max. 18 mm



-Siemens - SPS S5 - 9OU



-Arbeitsweise pneumatisch (6 bar)



-max. Schalldruckpegel nur 68,5 dB (A)



-Programm elektrisch (Elt - Anschluß 230 V 1/16 A



-kein separater Schaltschrank (Kompaktbauweise)



-Nutschritt - Teilung mittels Servomotor (keine Teilscheibe)



-schrittweiser Einrichtebetrieb



-Automatikbetrieb mit Start - Stop - Sicherheitsschaltung



-übersichtliches Bedientableau



-fundamentlose Aufstellung



-Platzbedarf ca. 1,2 m x 1,4 m



-bedienerfreundliche Farbgebung



Kieselgrau RAL 7032

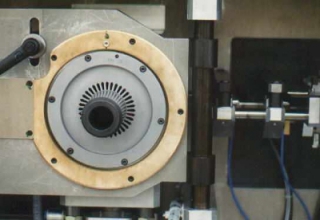

Bördeleinrichtung



zur Herstellung einziehgerechter Kragen - Randverstärkung



Bördel - Zuführabschnitt

Kragenbiegeblöcke

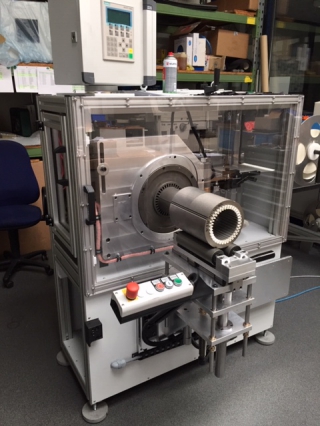

Nutenisoliermaschine PN - 210 - SPS - Servo

-Stator - Innen - Ø 18 bis 112 mm



-Paket - Eisenlänge 20 bis 200 mm



-waagerechte Paketaufnahme



-alle üblichen Nutzahlen im Bereich 12 bis 72



-wahlweise mit / ohne einziehgerechte Bördelung



-für alle einschlägigen Isolierfolien und Verbundwerkstoffe



-gut einstellbare Isolierbandzuführung



-Bandbreite max. 20 mm



-Siemens - SPS S5 - 9OU



-Arbeitsweise pneumatisch (6 bar)



-max. Schalldruckpegel nur 68,5 dB (A)



-Programm elektrisch (Elt - Anschluss 230 V 1/16 A)



-kein separater Schaltschrank (Kompaktbauweise)



-Nutschritt - Teilung mittels Servomotor (keine Teilscheibe)



-schrittweiser Einrichtebetrieb



-Automatikbetrieb mit Start - Stop - Sicherheits-schaltung



-bersichtliches Bedientableau



-fundamentlose Aufstellung



-Platzbedarf ca. 1,2 m x 1,4 m



-bedienerfreundliche Farbgebung



Kieselgrau RAL 7032

Nutenisoliermaschine PN - 250 - SPS - Servo

-Stator - Innen - Ø 100 bis 220 mm



-Paket - Eisenlänge 20 bis 250 mm



-waagerechte Paketaufnahme



-alle üblichen Nutzahlen im Bereich 12 bis 72



-wahlweise mit / ohne einziehgerechte Bördelung



-für alle einschlägigen Isolierfolien und Verbundwerkstoffe



-gut einstellbare Isolierbandzuführung



-Bandbreite max. 20 mm



-Siemens - SPS S5 - 9OU



-Arbeitsweise pneumatisch (6 bar)



-max. Schalldruckpegel nur 68,5 dB (A)



-Programm elektrisch (Elt - Anschluss 230 V 1/16 A)



-kein separater Schaltschrank (Kompaktbauweise)



-Nutschritt - Teilung mittels Servomotor (keine Teilscheibe)



-schrittweiser Einrichtebetrieb



-Automatikbetrieb mit Start - Stop - Sicherheits-schaltung



-übersichtliches Bedientableau



-fundamentlose Aufstellung



-Platzbedarf ca. 1,2 m x 1,4 m



-bedienerfreundliche Farbgebung



Kieselgrau RAL 7032

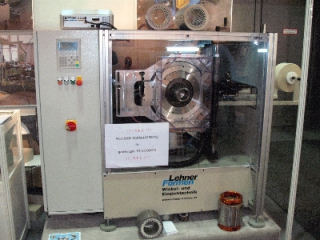

Nutisoliermaschine PNS - 250 - SPS Servo für schräggenutete Statoren

Die Maschine ist für schräggenutete Statoren entwickelt und geeignet für Statoren, Rotoren und Außenläuferstatoren.



Es kann das Papier schräg geschnitten werden und der Stator kann geschwenkt werden damit schräg eingeschossen werden kann.

Damit liegt die umgebördelte Isolierung sauber am Stator an.



Für Statoren bis ca 200 Ø und Eisenlänge 200 mm.

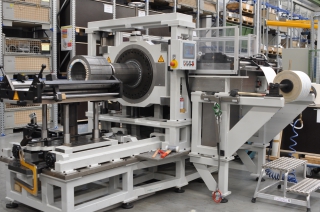

Nutenisoliermaschine PN - 800 - SPS - Servo

-Stator - Innen - Ø 290 bis 375 mm





-Paket - Eisenlänge 100 bis 800 mm





-waagerechte Paketaufnahme





-alle üblichen Nutzahlen im Bereich 12 bis 72





-wahlweise mit / ohne einziehgerechte Bördelung





-für alle einschlägigen Isolierfolien und Verbundwerkstoffe





-gut einstellbare Isolierbandzuführung





-Bandbreite max. 100 mm





-Siemens - SPS S5 - 9OU





-Arbeitsweise pneumatisch (6 bar)





-max. Schalldruckpegel nur 68,5 dB (A)





-Programm elektrisch (Elt - Anschluss 230 V 1/16 A)





-kein separater Schaltschrank (Kompaktbauweise)





-Nutschritt - Teilung mittels Servomotor (keine Teilscheibe)





-schrittweiser Einrichtebetrieb





-Automatikbetrieb mit Start - Stop - Sicherheits-schaltung





-übersichtliches Bedientableau





-fundamentlose Aufstellung





-Platzbedarf ca. 1,2 m x 1,4 m





-bedienerfreundliche Farbgebung





Kieselgrau RAL 7032
